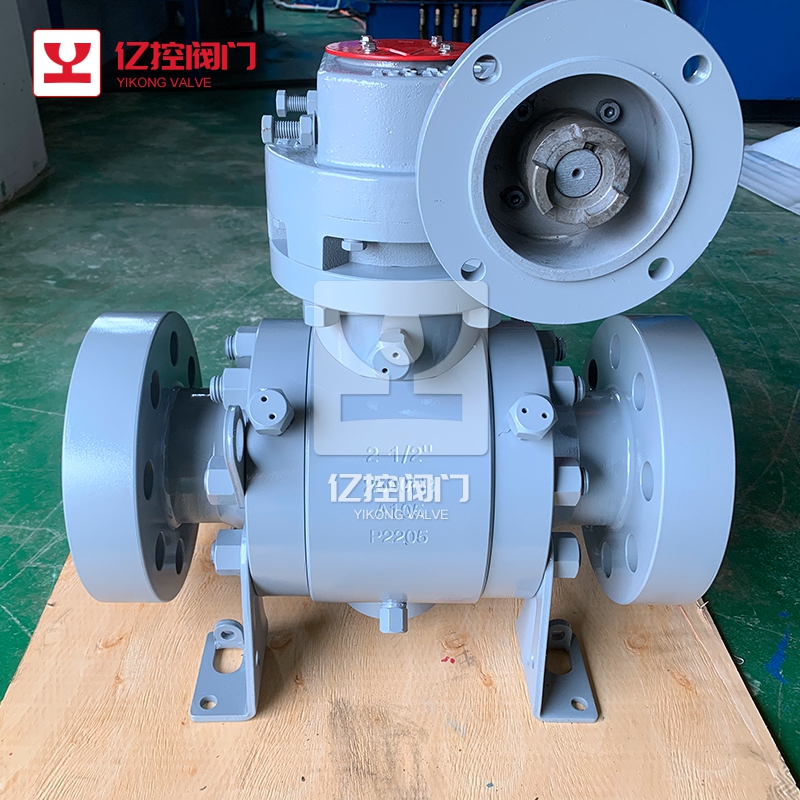

Q347F固定式鍛鋼高壓球閥產品介紹

鍛鋼球閥以質量為先、價格合理、售后周到為宗旨，鍛鋼球閥適用于輕重工業及樓宇管道。可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

產品名稱	Q347F固定式鍛鋼高壓球閥
產品型號	Q347F
公稱通徑	DN15-600
壓力范圍	1.6-42MPa
閥體材質	A105,F304,F316,F51

鍛鋼球閥特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

鍛鋼高壓球閥產品特點：

①本產品部件均為鍛件

②采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。

③采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。

鍛鋼高壓球閥主要零部件材質：

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	A105	A105
密封圈	尼龍	尼龍
球體	F304	SS 304
閥座、閥桿	F304	A246-416
O形圈	橡膠	橡膠
雙頭螺柱	35CrMoA	A193-B7

鍛鋼高壓球閥主要性能規范：

公稱壓力	試驗壓力
	殼體	高壓液密封	低壓氣密封
16.0	24	17.6	0.6
32.0	48	35.2
適用溫度		-40~80℃
適用介質		水、油品、氮?dú)?、氨氣、氫氣液?/p>

鍛鋼高壓球閥主要連接尺寸：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z- Φ d
		法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	W	法蘭
160	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-Φ18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-Φ18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-Φ26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-Φ26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-Φ29
	80	580	380	150	160	225	270	170	105	200	200	600	M24×2	94	50	6-Φ33
	100	620	430	178	188	260	320	190	118	245	245	800	M125×4	115	60	6-Φ36
320	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-Φ18
	32	300	230	100	110	135	150	95	43	120	96	300	M52×2	41	30	4-Φ22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-Φ26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-Φ29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-Φ33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-Φ36
	1OO	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-Φ36

相關標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
